제품 소개

UPS

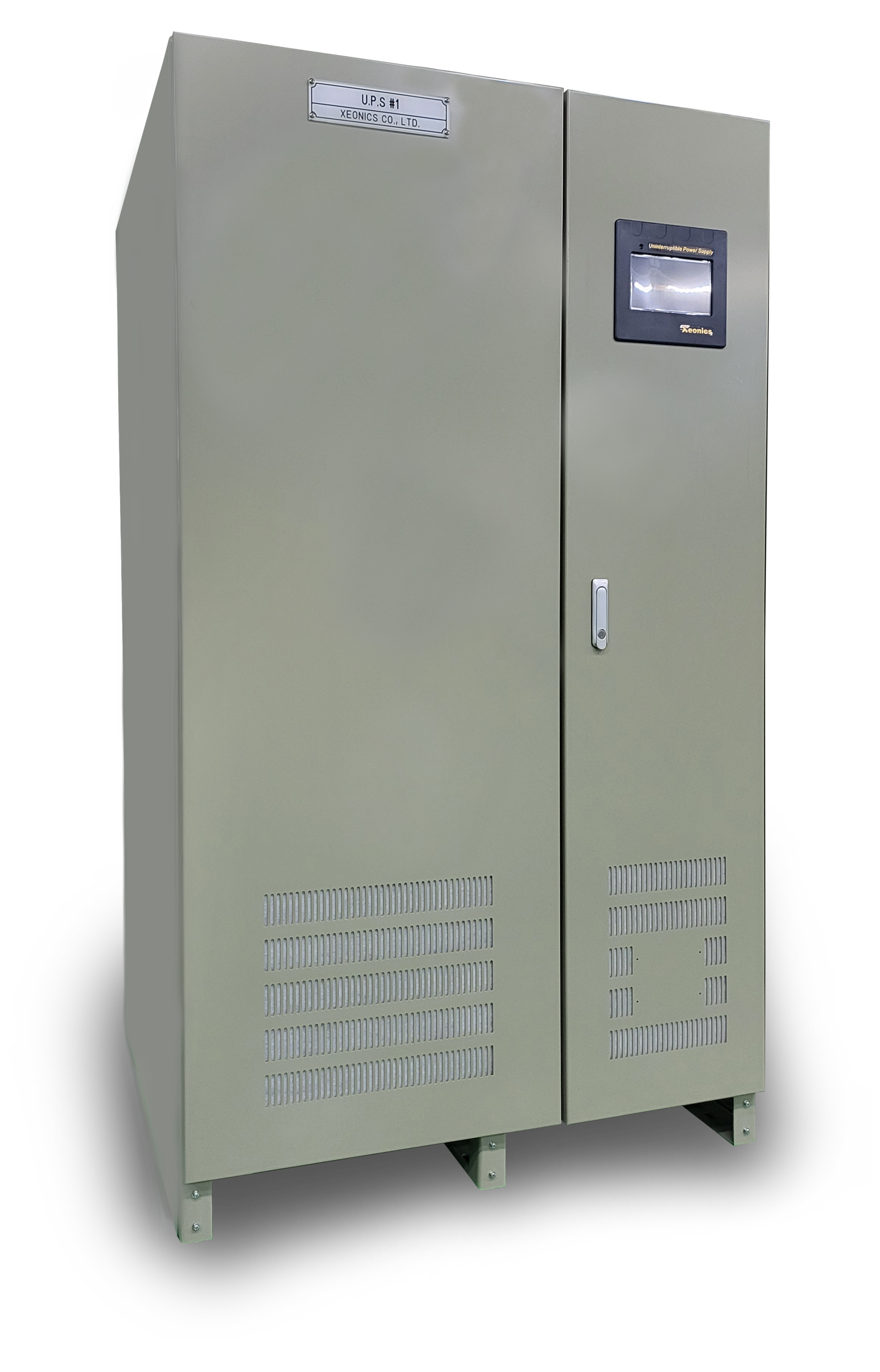

XPS-NTI

100, 125, 130, 150, 200, 250, 300, 400, 500

시스템


운전방식
제어방식
Double Conversion
(On Line) 방식
DSP (Digital Signal
Processor) Control

정격용량


3상 100 ~ 500kVA (구매시 지정)

입력(정류기/충전기부)


입력전압
삼상 380V
(208/220/440/480V는 선택)
입력상수
3상 3선 / 3상 4선
입력주파수
50 / 60Hz
입력왜율
전압 3% 이하, 전류 5% 이하
입력역률
0.99이상
제어방식
PWM Converter (사용소자 : IGBT)

축전지부


정격전압
DC 360V
(DC 110, 220, 240V등 변경 가능)
수량
DC 360V - 12V 30Cells 또는
2V 180Cells

출력(인버터부)


출력전압
삼상 380V
(208, 220, 440, 480V는 선택)
전압안정도
±2% 이내
출력파형
정현파
출력상수
3상 3선 / 3상 4선
출력주파수
50 / 60Hz
주파수안정도
±0.1% 이내
출력왜율
→ 선형부하시 : 3%이하

→ 비선형부하시 : 5%이하

과부하내량
정격부하 125% 10분
과도응답
±5% 이하
과도응답시간
50ms 이하 (±2% 이내 복귀)
부하역률
0.8 Lag
종합효율
90% 이상
제어방식
PWM Inverter (사용소자 : IGBT)

기타


▪ 표시창 : 한글/영문 겸용 대형 Graphic Touch Screen
▪ 입, 출력 절연 복권변압기 기본 내장
▪ 최대 3대까지 병렬운전 구성
▪ 원격감시 : 무전압접점, RS232C, RS485 Modbus, SNMP

시스템


운전방식
제어방식
Double Conversion
(On Line) 방식
DSP (Digital Signal Processor) Control

정격용량


3상 100 ~ 500kVA (구매시 지정)

입력(정류기/충전기부)


입력전압
삼상 380V (208/220/440/480V는 선택)
입력상수
3상 3선 / 3상 4선
입력주파수
50 / 60Hz
입력왜율
전압 3% 이하, 전류 5% 이하
입력역률
0.99이상
제어방식
PWM Converter (사용소자 : IGBT)

축전지부


정격전압
DC 360V (DC 110, 220, 240V등 변경 가능)
수량
DC 360V - 12V 30Cells 또는 2V 180Cells

출력(인버터부)


출력전압
삼상 380V (208/220/440/480V는 선택)
전압안정도
±2% 이내
출력파형
정현파
출력상수
3상 3선 / 3상 4선
출력주파수
50 / 60Hz
주파수안정도
±0.1% 이내
출력왜율
→ 선형부하시 : 3%이하

→ 비선형부하시 : 5%이하

과부하내량
정격부하 125% 10분
과도응답
±5% 이하
과도응답시간
50ms 이하 (±2% 이내 복귀)
부하역률
0.8 Lag
종합효율
90% 이상
제어방식
PWM Inverter (사용소자 : IGBT)

기타


▪ 표시창 : 한글/영문 겸용 대형 Graphic Touch Screen

▪ 입, 출력 절연 복권변압기 기본 내장

▪ 최대 3대까지 병렬운전 구성

▪ 원격감시 : 무전압접점, RS232C, RS485 Modbus, SNMP
