3차원 면진(내진) 장치
수평·수직 지진과 상시 진동으로부터 핵심 설비를 보호 (3-Dimensional Seismic Isolation System)
소개
▪ 당사 NEP 및 조달 우수제품 인증 만료제품으로써, 당시 우선구매 제도로 판매되던 것을 일반 판매용으로 전환한 제품.
▪ 3차원 면진장치 일체형으로 UPS 제작 및 내진 공인시험 거쳐 내진 성능 실증한 제품. (적용 가능한 유관제품 : Battery Charger/Rectifier, AVR, 배/분전반 등)
법규 및 기술기준

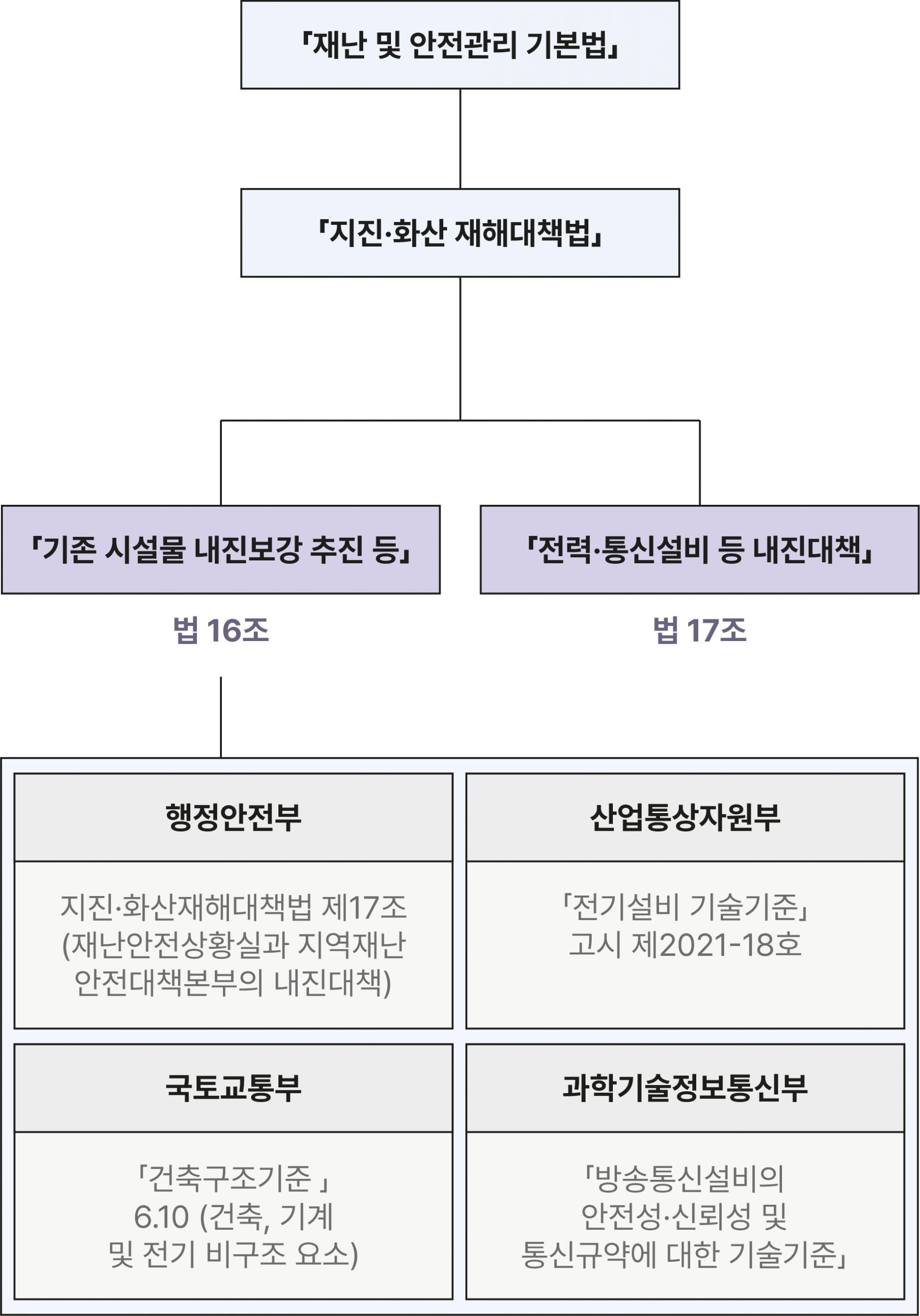

정부 기관별 면진장치설치 관련 기술기준
전기설비 기술기준: 고시 제 2021 -18호 (지진및 충격으로부터 안전한 구조 요구)
지진·화산재해대책법 제17조 재난상황실과 지역재난 안전대책 본부 내진대책 행정안전부 전력·통신설비 등의 내진대책 가이드라인 (지진대비 재난안전 상황실 기능유지 요구)
• 통신장비
(교환기, 전송·중계· 다중화·분배·저장장치)
• 전원설비
(수변전장치, 정류기, 비상 발전기, 축전지, 무정전전원장치)
• 부대설비
(이중바닥)
• 정보시스템
(재난예·경보시스템 등의 서버 및 데이터 보관장치)
건축구조기준 (중진~강진 발생시 비구조재성능수준 달성요구)
방송통신표준 (방송통신설비의 내진 시험방법 규정)
통신·전원·부대설비, 옥외설비
(철탑, 통신구, 관로, 맨홀, 통신용 전주)
기술적 측면
▪ 수평성분 지진파의 50%이상 적용 : 건축구조기준, 소방시설 내진기준, 방송통신표준, AC 156
▪ 수평성분 지진파의 100%적용 : IEEE 344 (원전 적용)

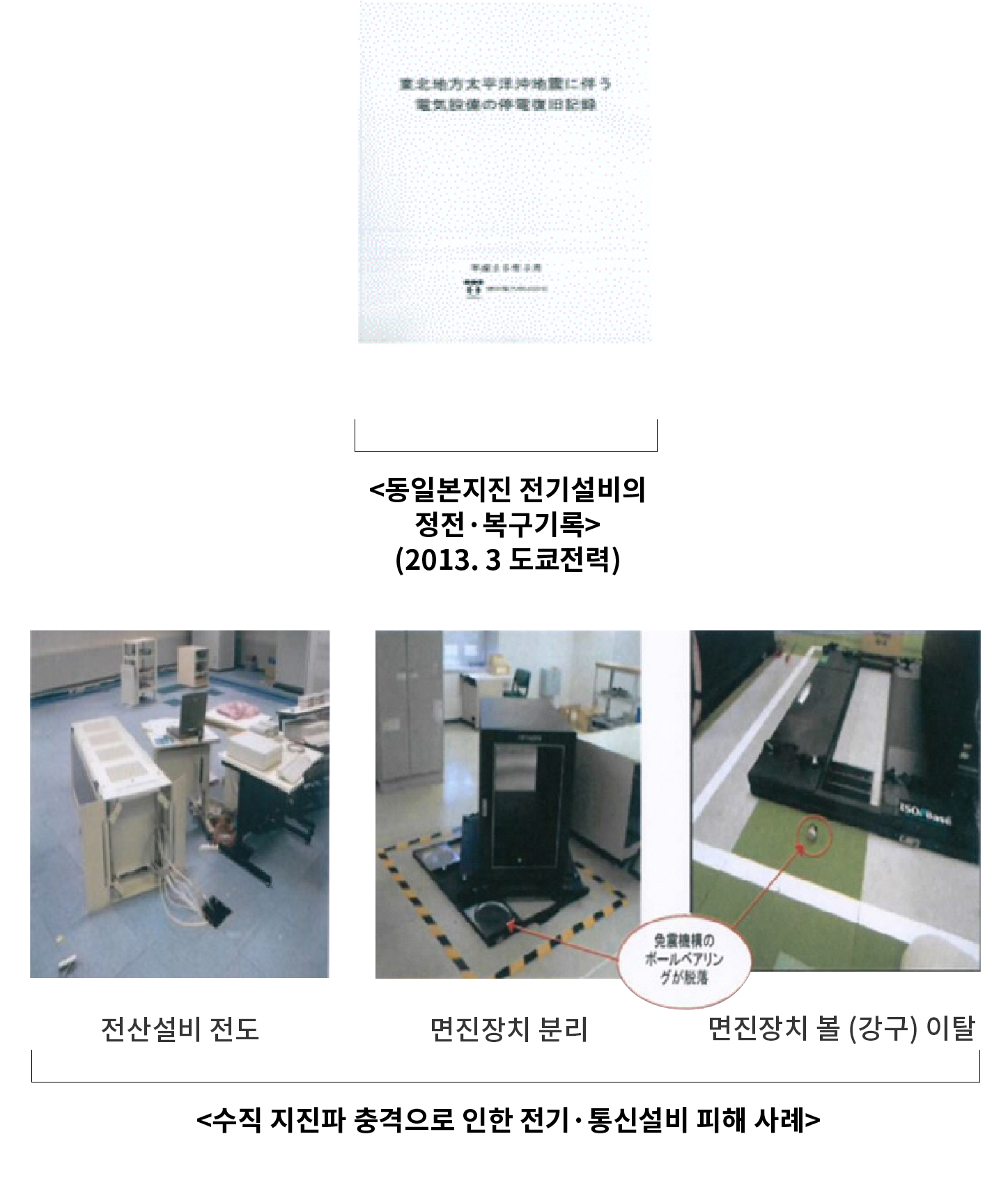

수직성분 지진파에 대한 기술 기준

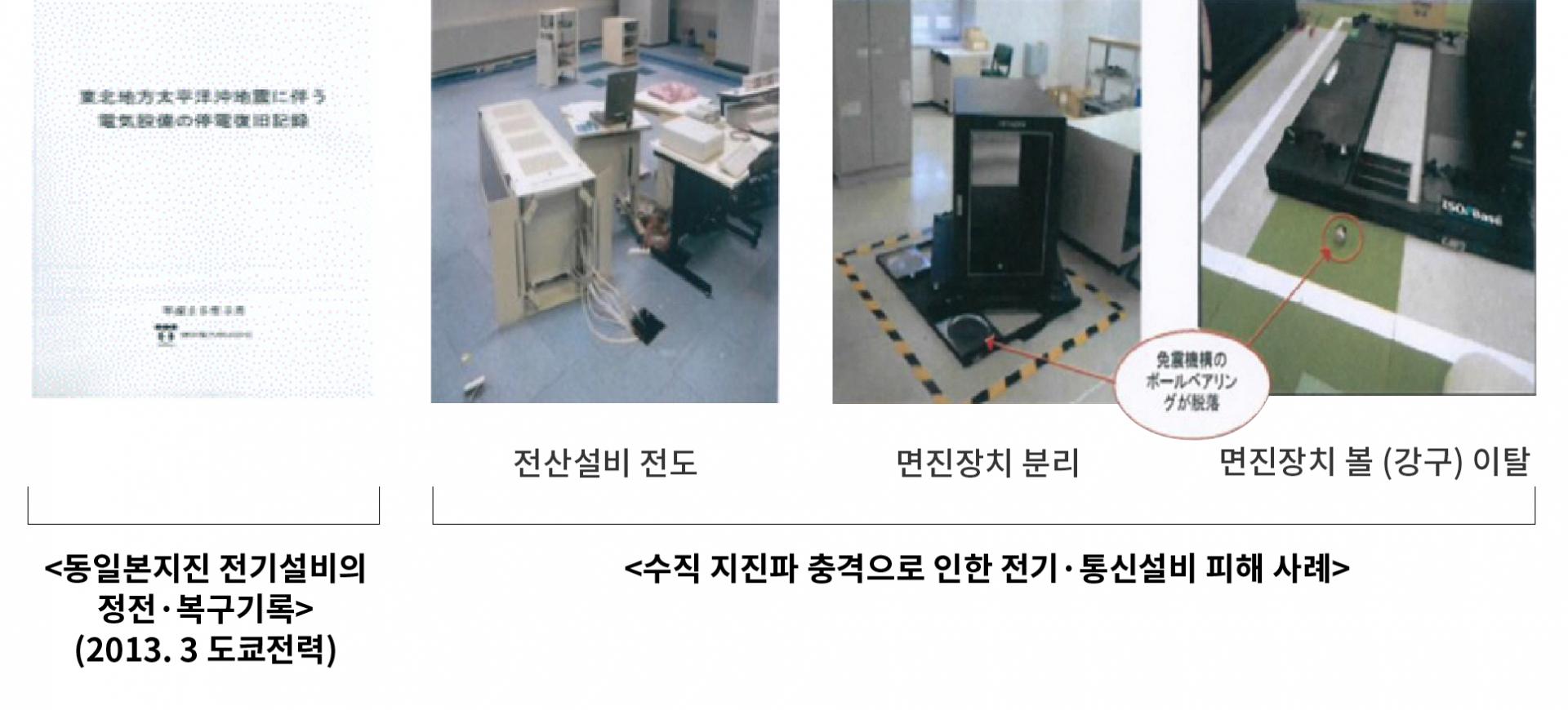

수직 지진파에 대한 내진 대책 필요
실제 지진과 같이 수평성분 지진파의 100%를 수직성분 지진파로 적용 시 충격에 의한 전기설비 단락 사고 초래
비구조재 (건축, 전기, 기계) 설비에 대한 내진기술기준 강화에 대응
▪ 전기통신설비에 대한 면진설계 의무화
(행정안전부 소방방재
▪ 지진 시 건축 전기 기계 비구조재 설비의 성능수준을 달성하도록 면진장치 적용 요구
(국토교통부 건축구조기준)
상시 진동 (기계, 음향, 항공기, 선박, 차량 진동 등) 방진성능 구현
상시진동에 의한 전기설비 오동작 및 아크 발생 방지로 설비 기대수명 연장
제품기능 및 구조

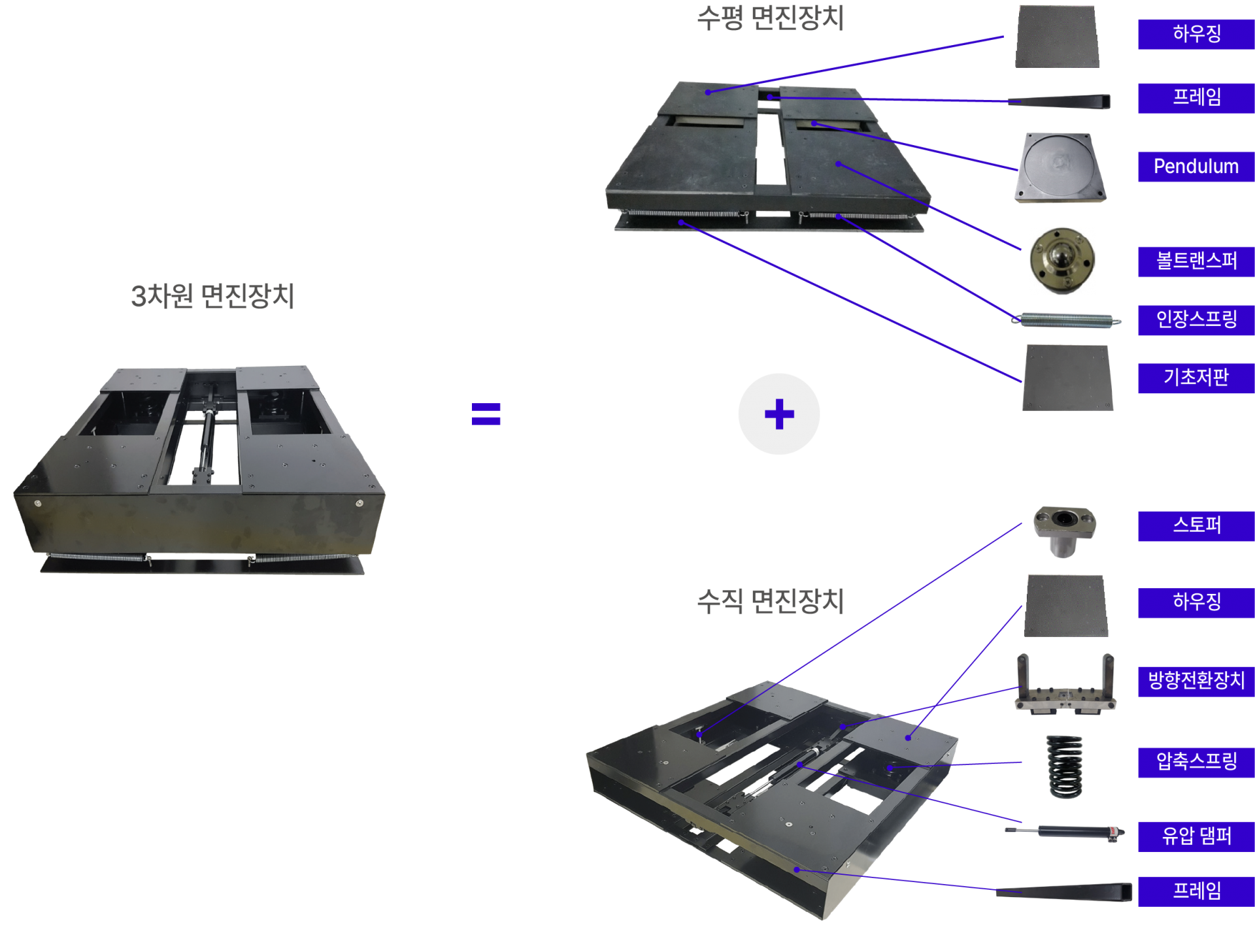

▪ 지진 시 : 수평 지진력 소산 및 수직 지진 충격 감쇄 ▪ 평상 시 : 상시 진동 저감
제품 성능
수평 면진
수직 면진
• 수직성분 지진 격리
• 수직 충격 감쇄
진동 방지
면진성능
수준
볼 (강구) 이탈 방지
작동 원리
제품 성능 시험
제품 성능 및 가격 비교
제품명
제품 특징
수평, 수직 3차원 면진
수평 면진 구조 형태
수평 지진파 감쇄
Y

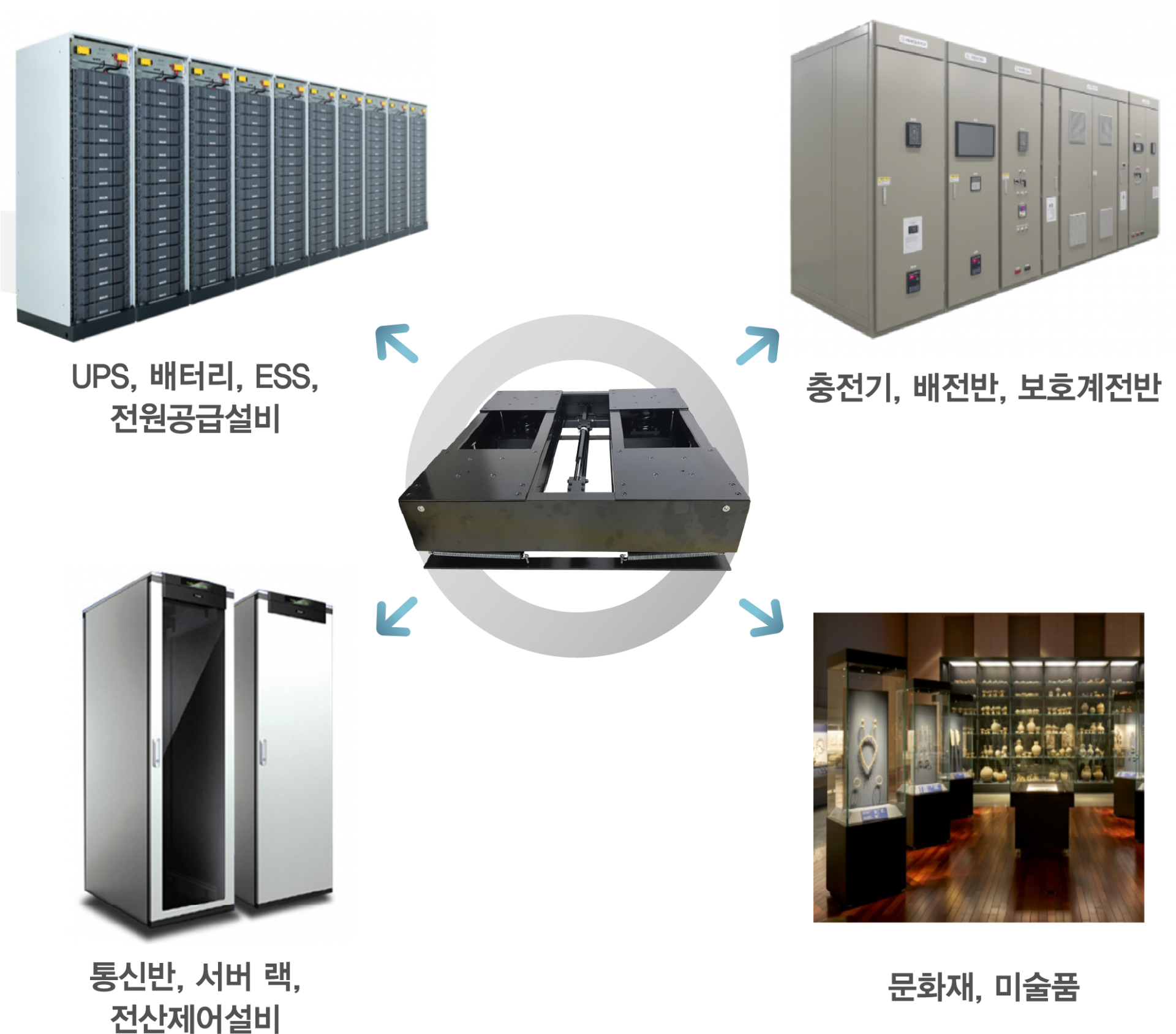

제품 규격 및 적용 개소
PET-VSI-1000
개발기술의 핵심내용

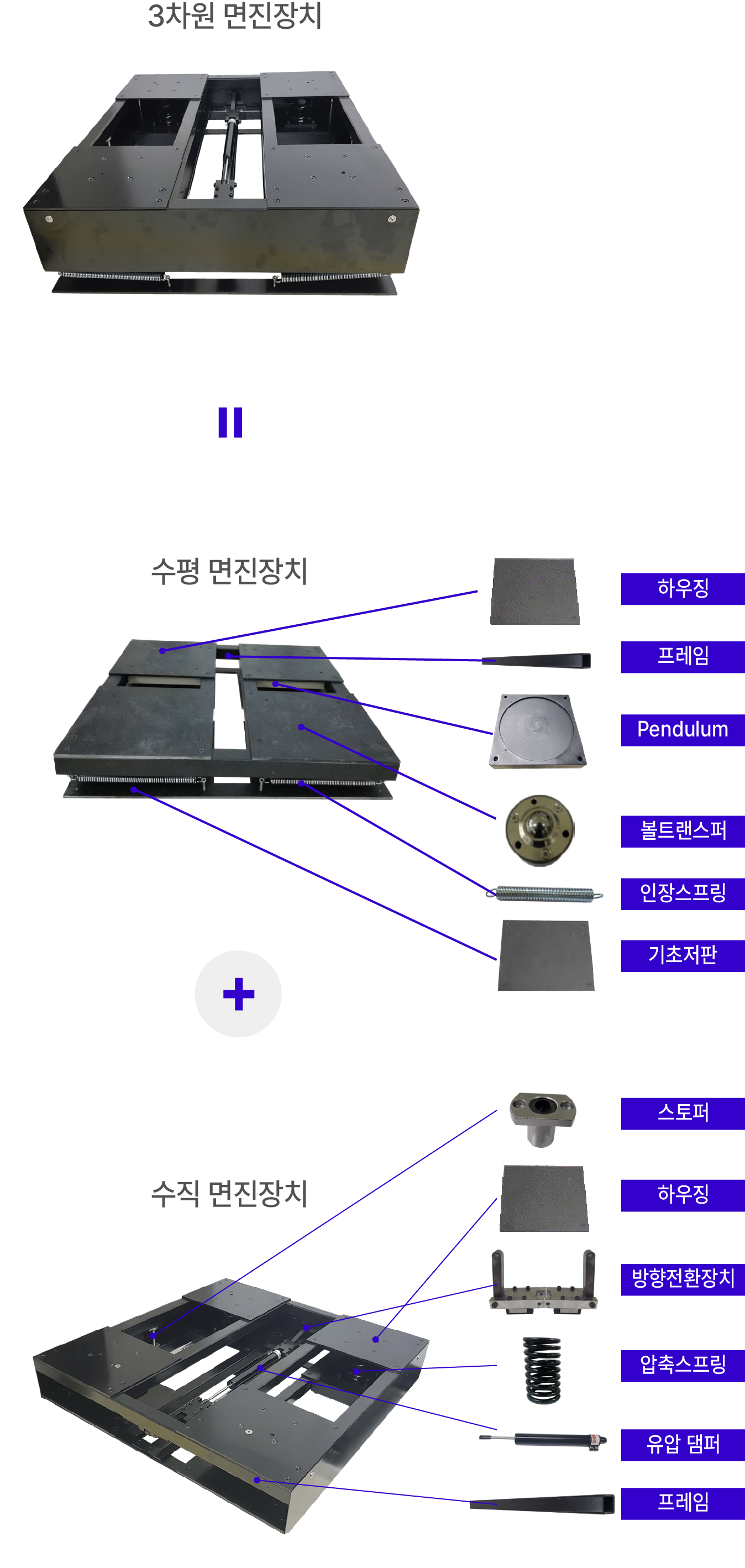

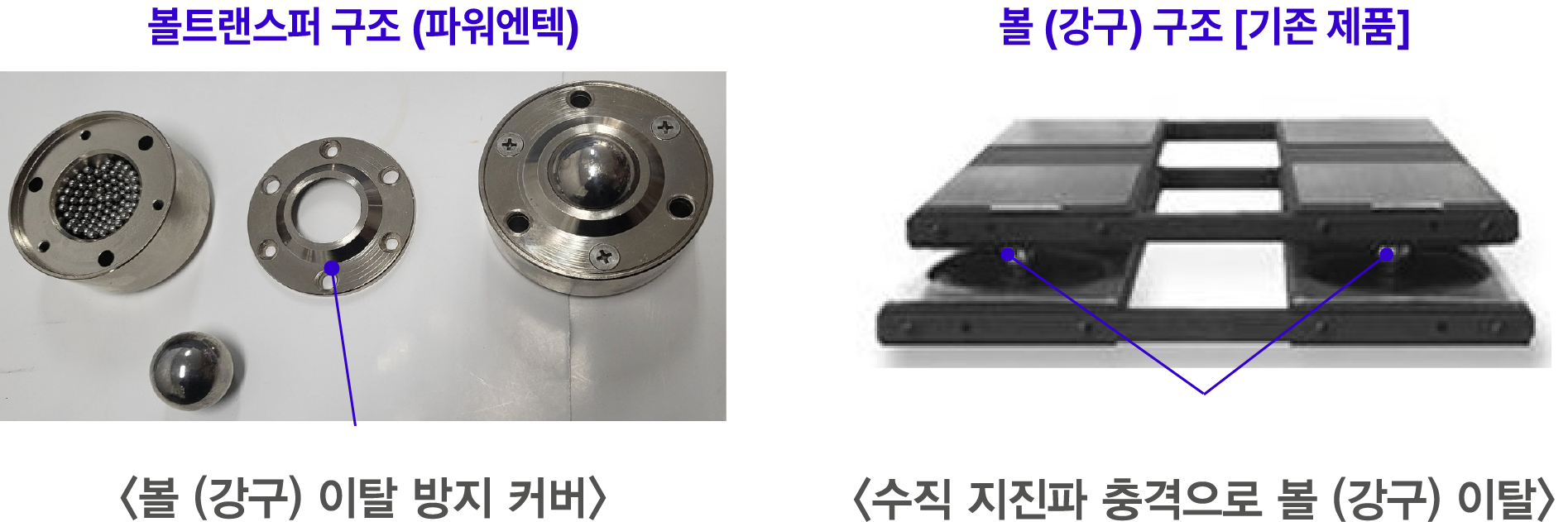

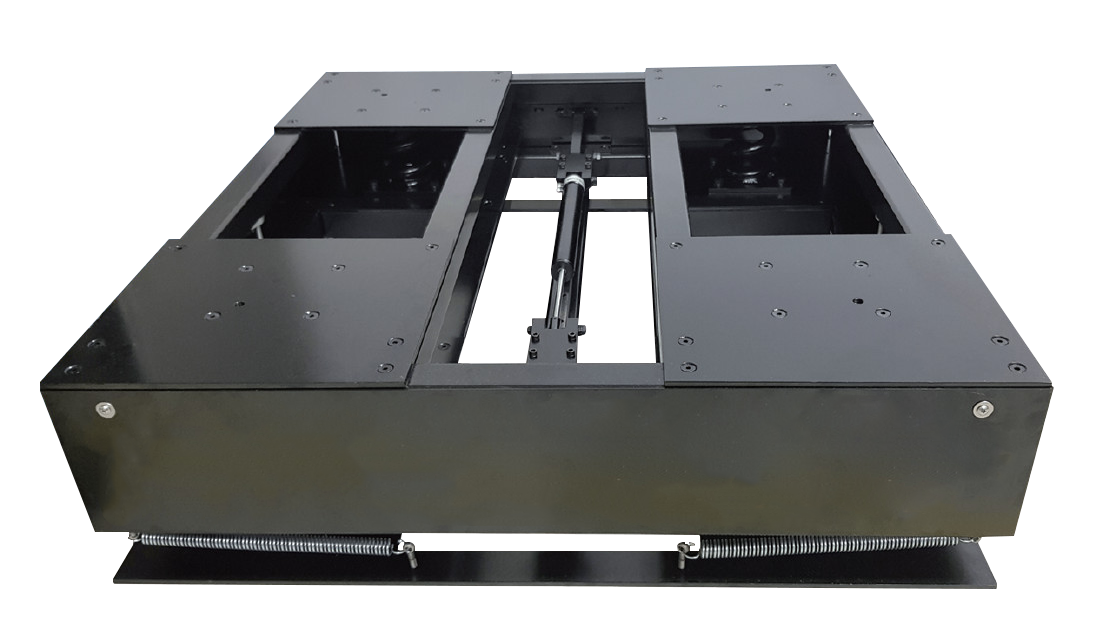

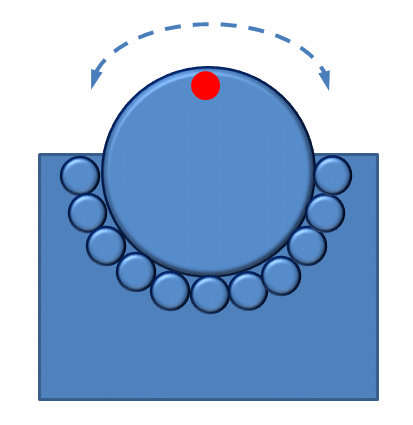

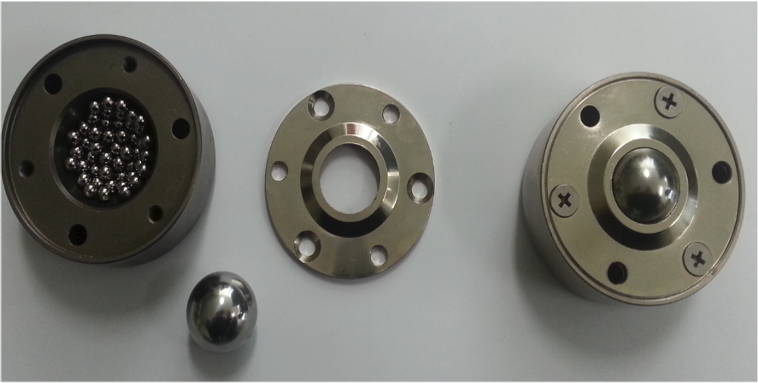

3차원 면진장치(신청제품) : 볼 트랜스퍼 구조

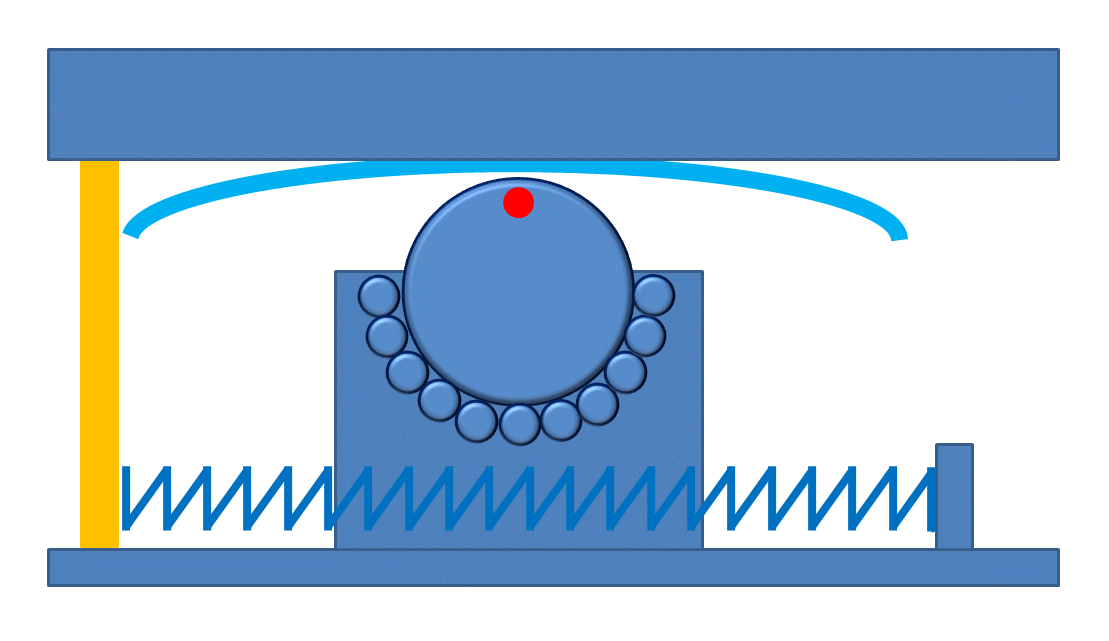

3차원 면진장치(신청제품) : 수평방향 면진장치 원리

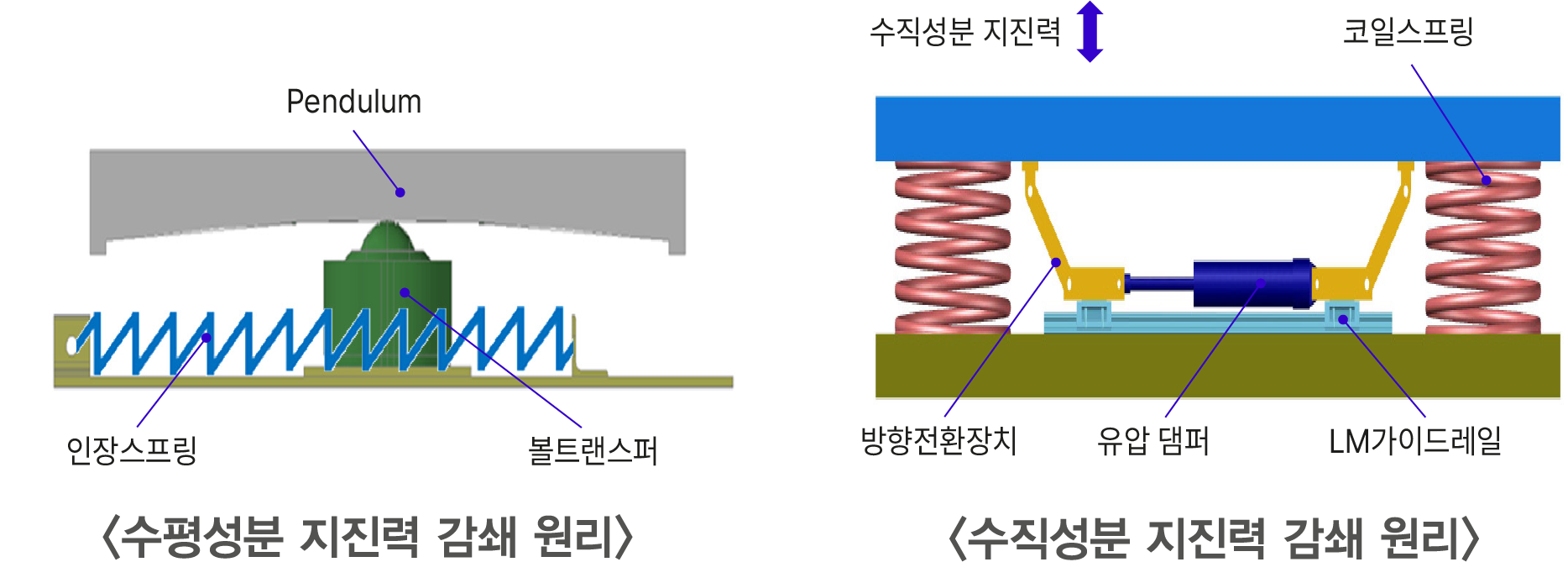

▪ 수평성분 지진파 감쇄 기능
▪ 강구 이탈 방지
▪ 원위치 복원능력 탁월

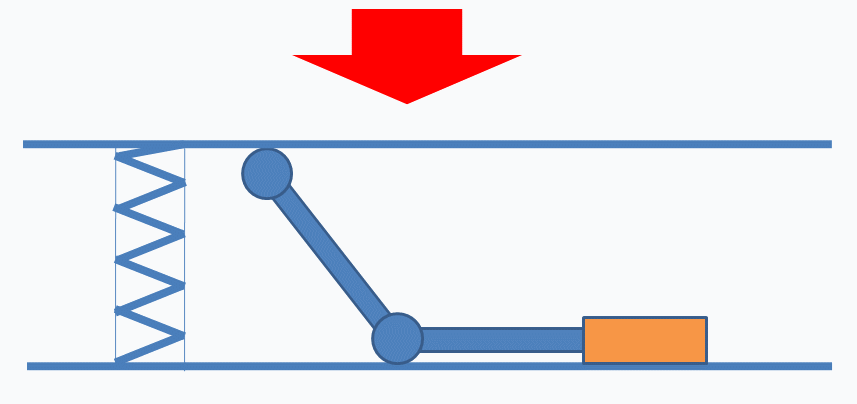

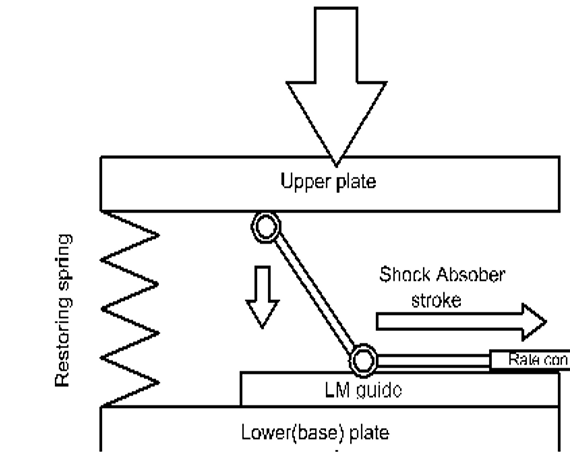

3차원 면진장치(신청제품) : 수직방향 면진장치 원리
3차원 지진격리장치를 적용한

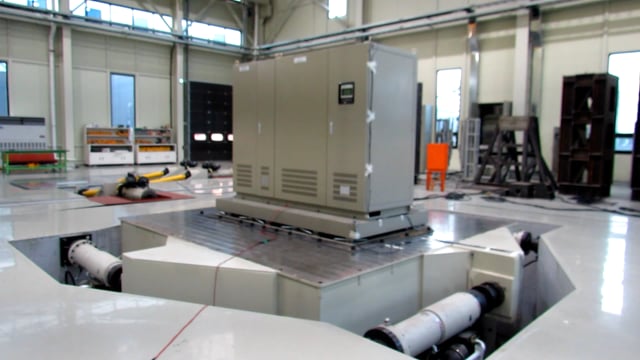

무정전 전원공급 장치(UPS) 내진성능시험

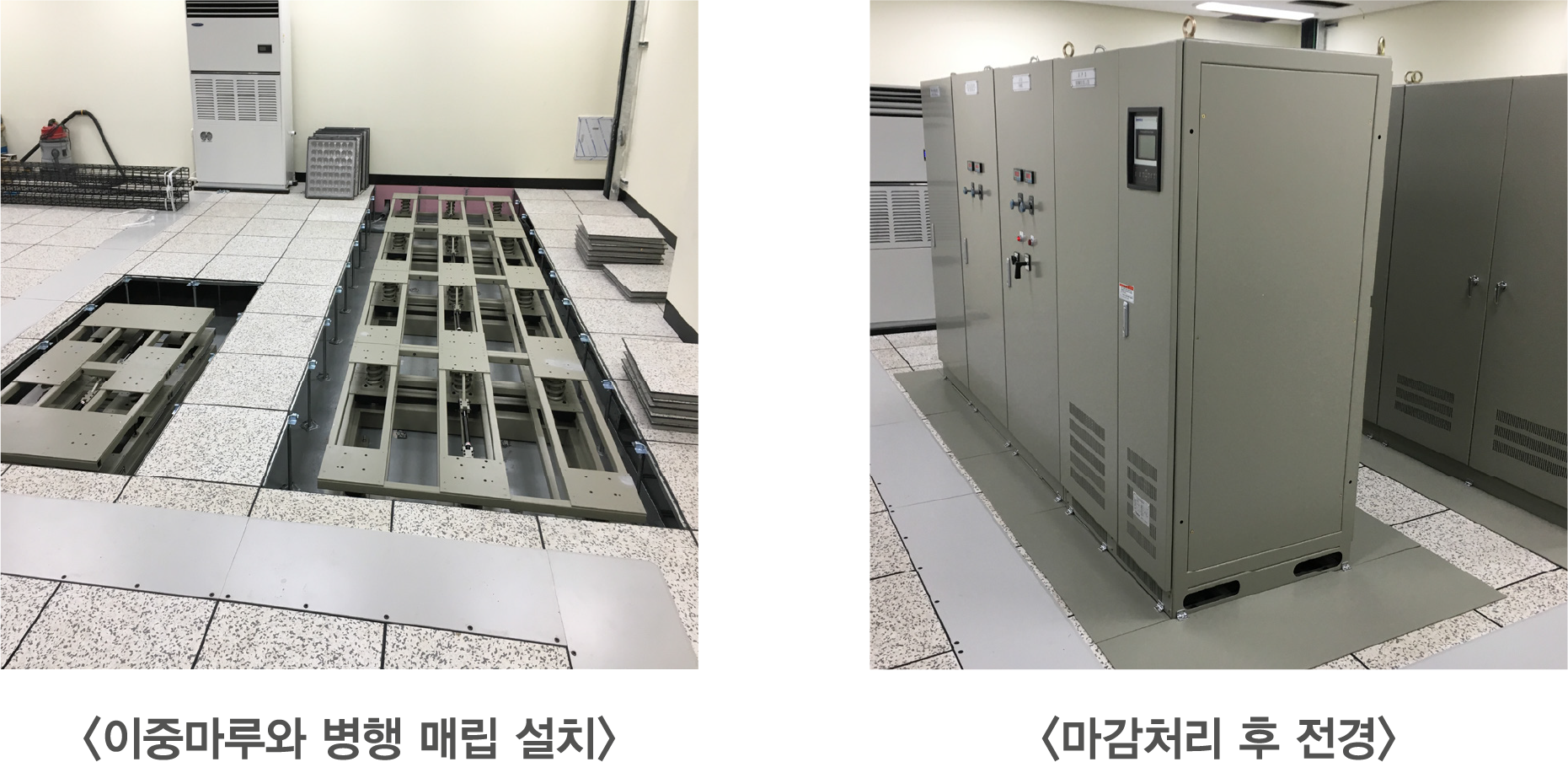

적용사례
▪ 3차원 면진장치 일체형으로 UPS 제작 및 내진 공인시험 거쳐 내진 성능 실증한 제품.
(적용 가능한 유관제품 : Battery Charger/Rectifier, AVR, 배/분전반 등)
정부 기관별 면진장치 설치 관련 기술기준
전기설비 기술기준: 고시 제 2021 -18호
(지진및 충격으로부터 안전한 구조 요구)
지진·화산재해대책법 제17조 재난상황실과 지역재난 안전대책 본부 내진대책
행정안전부 전력·통신설비 등의 내진대책 가이드라인 (지진대비 재난안전 상황실 기능유지 요구)
(수변전장치, 정류기, 비상 발전기,
축전지, 무정전전원장치)
• 부대설비 (이중바닥)
(재난예·경보시스템 등의
서버 및 데이터 보관장치)
수직성분 지진파에 대한
기술 기준
▪ 전기통신설비에 대한 면진설계 의무화 (행정안전부 소방방재
▪ 지진 시 건축 전기 기계 비구조재 설비의 성능수준을 달성하도록 면진장치 적용 요구 (국토교통부 건축구조기준)
▪ 지진 시 : 수평 지진력 소산 및 수직 지진 충격 감쇄
▪ 평상 시 : 상시 진동 저감
면진성능 수준
제품 규격 및
적용 개소

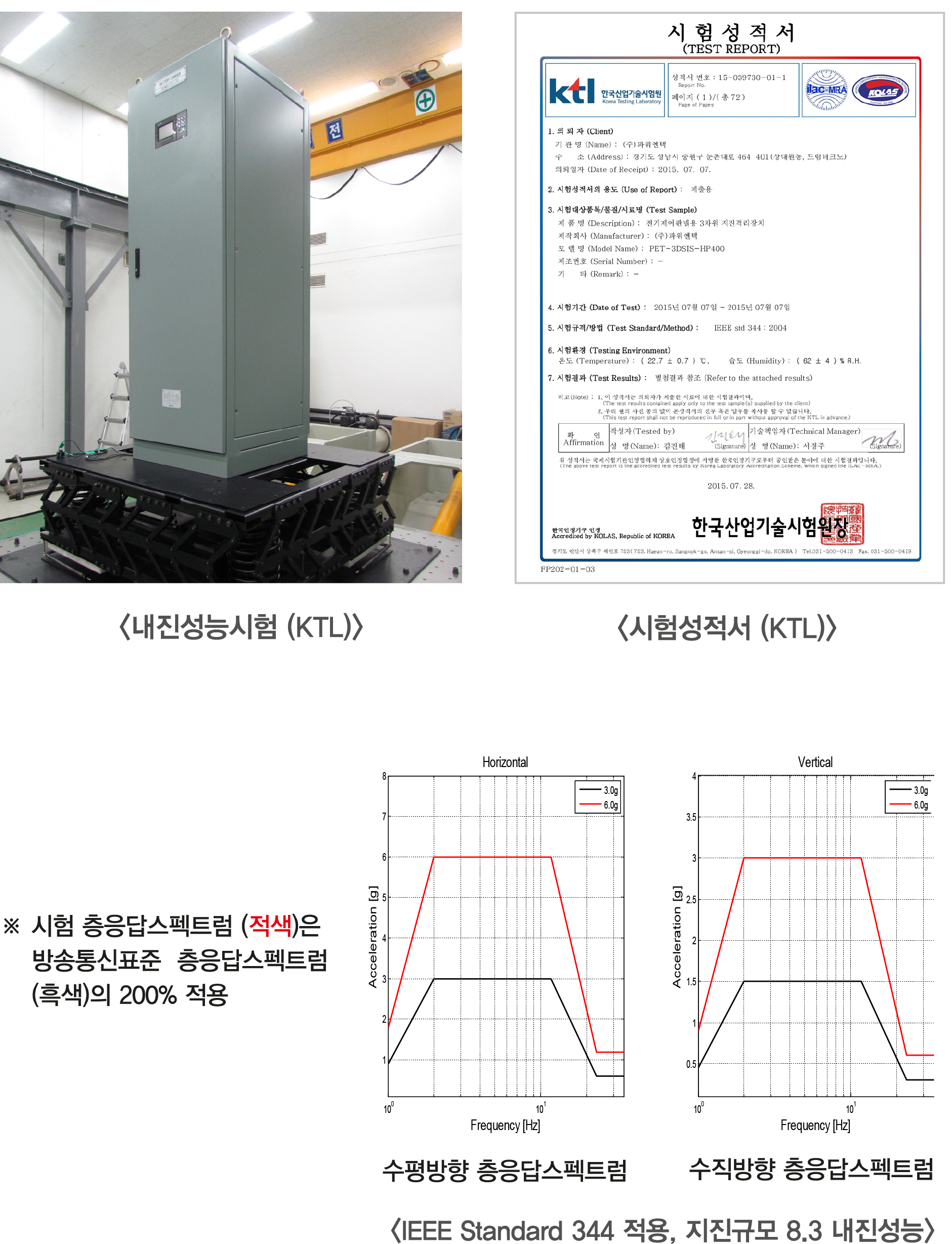

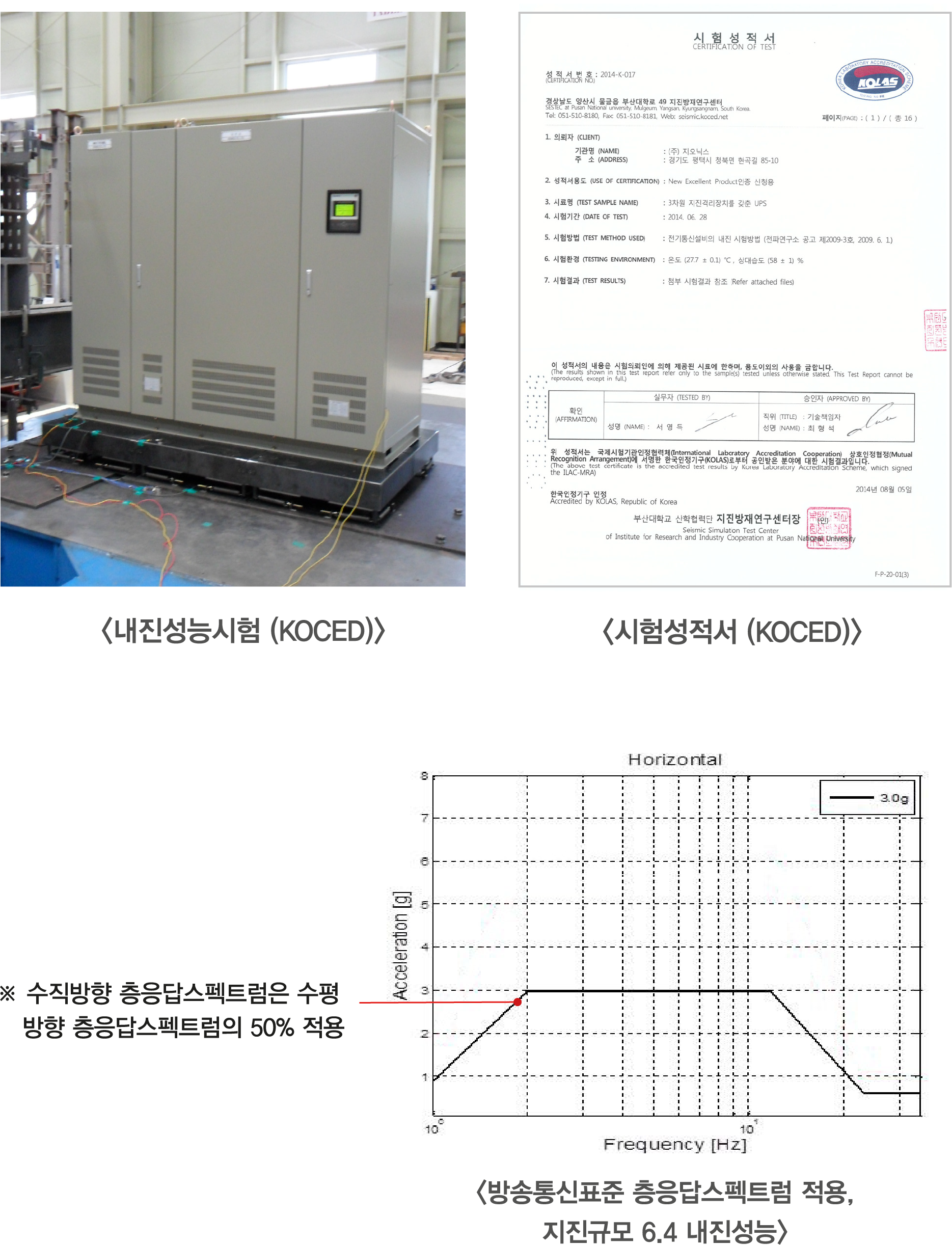

3차원 지진격리장치를 적용한 무정전 전원공급 장치(UPS) 내진성능시험
여수화력본부 UPS, 배전반

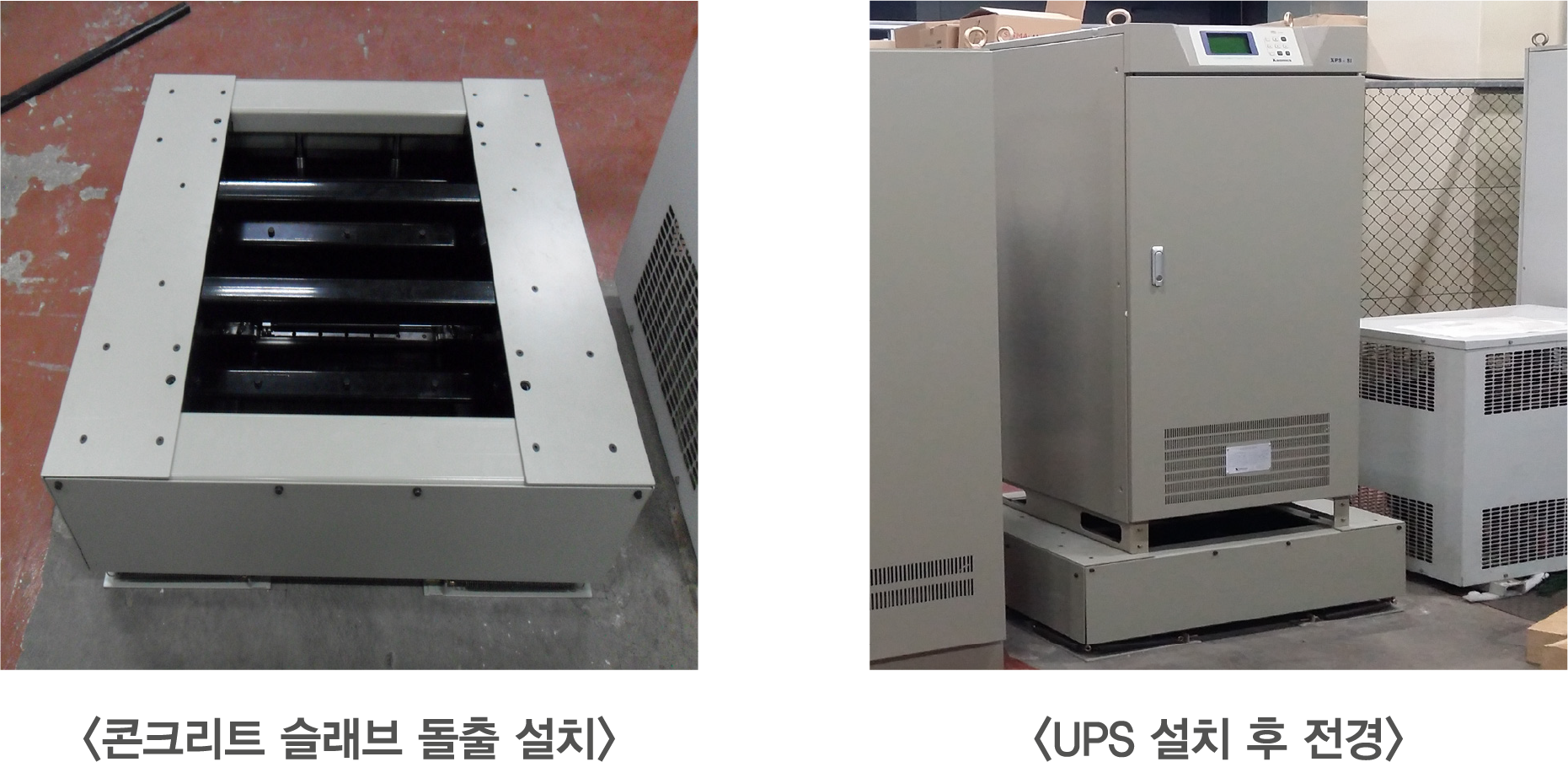

서울특별시 농수산식품공사 UPS
